HY-1000压板在线监测系统

HY-1000压板在线监测系统

系统简介

HY-1000压板在线监测系统（以下简称系统），主要用于存量变电站、新能源场站等继电保护及安全自动装置二次回路出口压板在线状态监测。该系统采用物联网前沿技术，实时监视出口压板状态，实现数据信息集中上送和统一管理，可有效提升出口压板运维效率。

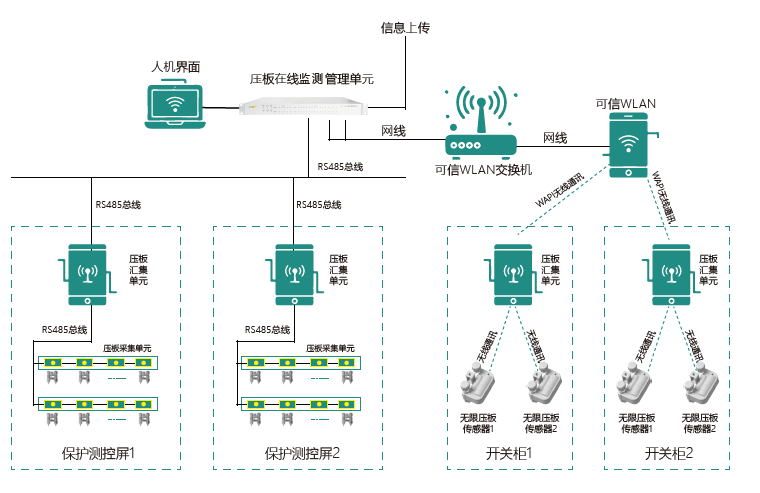

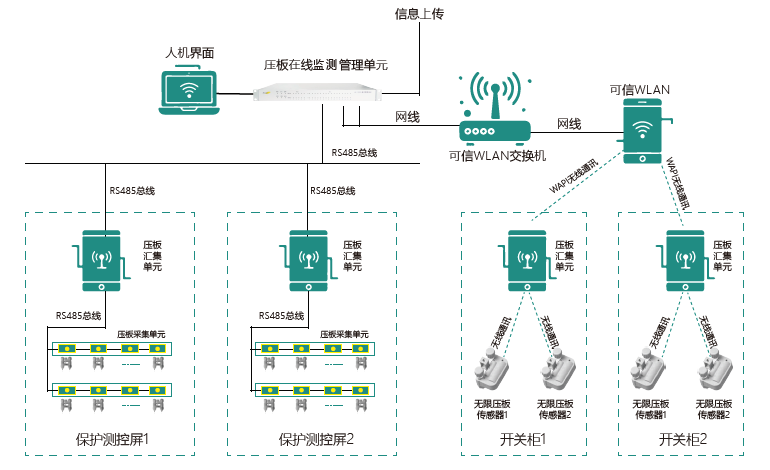

系统组成

系统由压板状态采集单元、压板状态汇聚单元和通信管理单元组成。

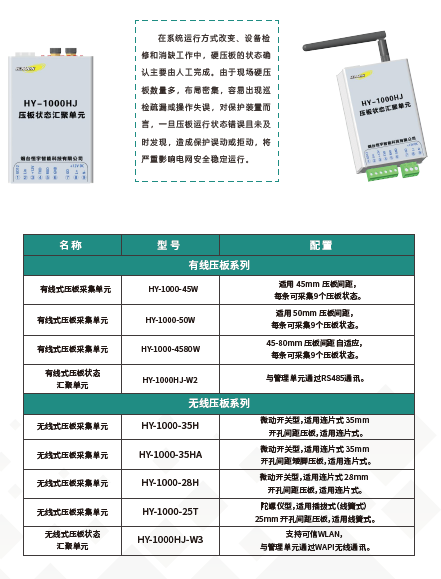

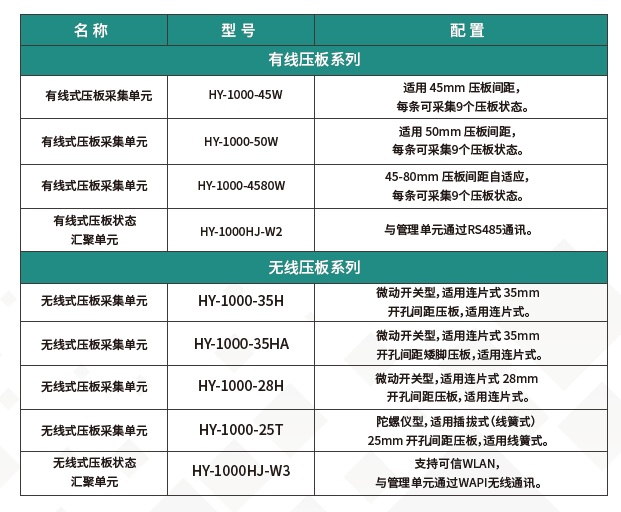

压板状态采集单元通过传感器实时采集出口压板状态，并通过RS485总线或微功率无线通讯将压板状态发送给压板汇聚单元。

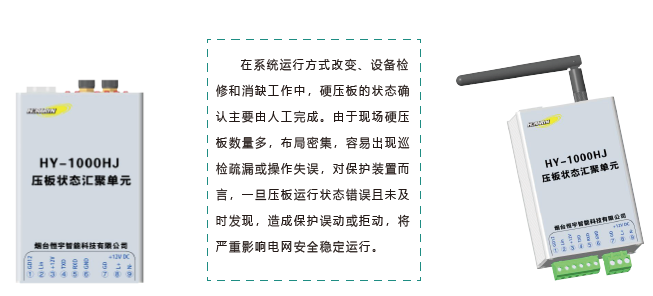

压板汇聚单元安装在主控室保护屏柜和高压室开关柜，通过有线通讯方式或者微功率无线方式与压板采集单元通讯，将压板状态信息通过RS485总线或者WAPI无线通讯方式发送给压板管理单元。

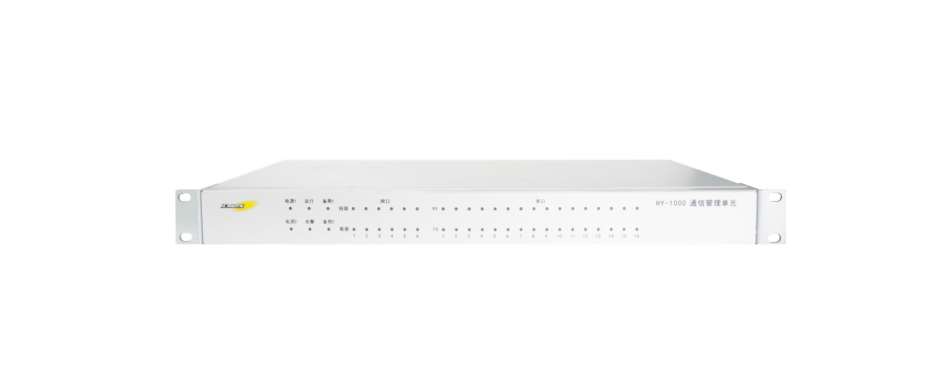

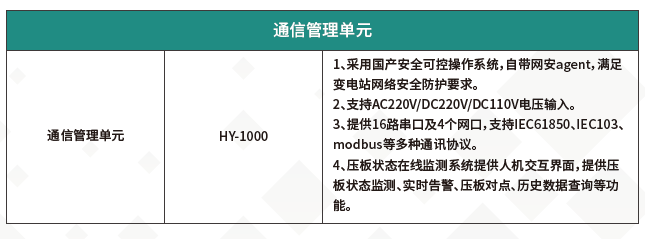

压板管理单元对全站的出口压板进行集中管理，以IEC61850通讯方式通过二次设备在线监视子站、调度数据网或信息内网将压板状态上送。
