产品介绍
u 产品简介

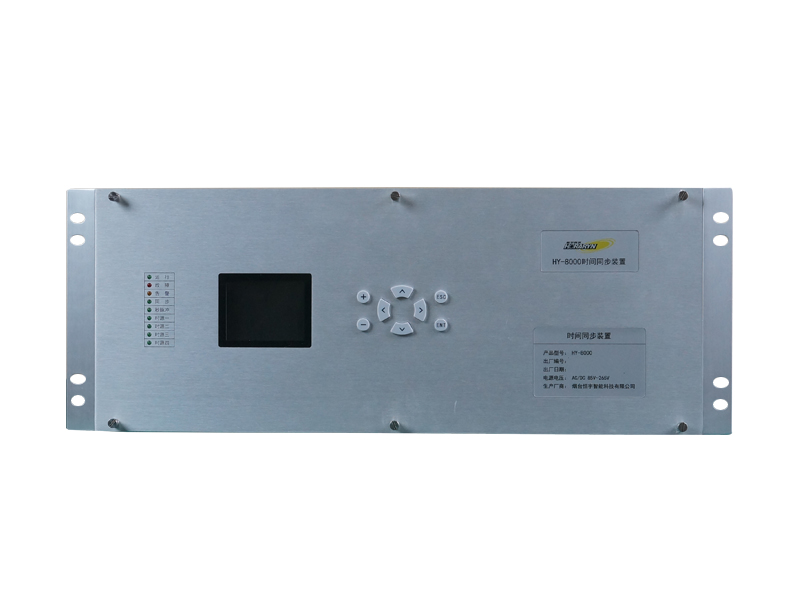

HY-8000-NZ 时间同步装置以时间同步相关标准为依据，具备多种时间同步信号输出的功能。该装置利用北斗（BDS）、卫星定位系统（GPS）、IRIG-B（DC）码的秒同步信号和时间信息，经过复杂处理，向电力系统中各种系统和自动化装置（如调度自动化系统、微机继电保护装置、故障录波器、事件顺序记录装置、远动装置、发电机组DCS系统、电厂热控和电气装置、雷电定位系统、变电站PMU、计算机数据交换网等）提供时间信息和时间同步信号，同时具备高精度的守时性能，使系统不受地域限制并以很高的精度与UTC同步运行。
HY-8000-NZ 时间同步装置可配置为主时钟模式或从时钟模式，根据主、从时钟模式的不同，可支持卫星时源（北斗、GPS）、地面时源（IRIG-B（DC））多达4路时钟源接入，支持主备式、主从式的组网方式，灵活构建时间同步系统。
u 系统特点

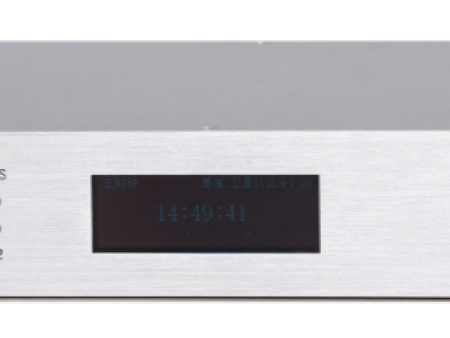

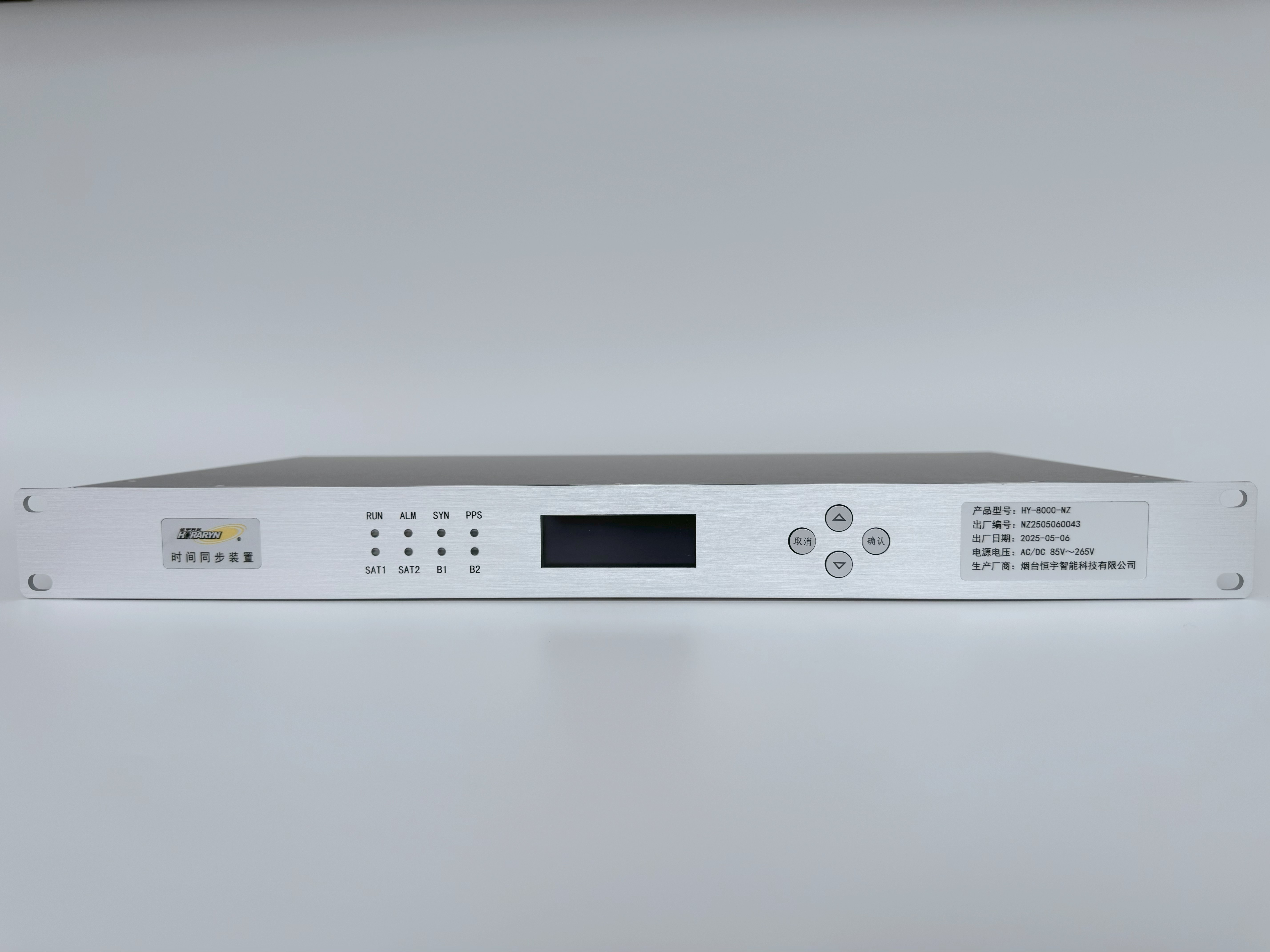

2.5英寸 OLED 显示屏，304*96分辨率，80度视角，输入方式为按键输入。
实时显示装置的工作状态：包含时钟基准模式、电源状态、频率源驯服状态、故障与告警状态、时源状态等。
支持标准NTP或SNTP协议，点对点对时精度优于0.5ms，每秒并发连接大于10000个。
支持WINDOWS、LINUX、UNIX、SUN SOLARIS等操作系统、路由器及交换机的网络对时。
模块化设计，配置可根据需求定制，支持TTL/光纤/空接点PPS/PPM/RS-485/RS-232/IRIG-B/DCF77等输出。
具备参数设置功能：支持配置串口通信参数和报文协议，网口的网络参数设置，装置信息、时区等。
支持延迟补偿，可设置每路时间输入信号和时间输出信号延迟补偿值。
可实时显示装置各个插板的板卡类型和可配置时间信号类型。
有监视本装置运行状态的告警接点输出，包括电源消失告警和装置故障告警。
日志查询功能，可浏览最近200条日志。
数据上送功能支持将时钟管理报文通过IEC-61850 MMS或104规约远传。

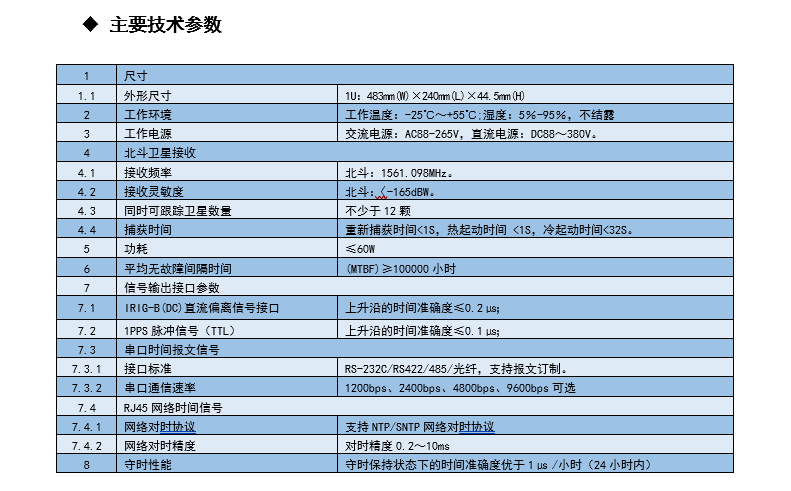

u 主要技术参数
1
尺寸
1.1
外形尺寸
1U：483mm(W)×240mm(L)×44.5mm(H)
2
工作环境
工作温度：-25℃～+55℃;湿度：5％-95％，不结露
3
工作电源
交流电源：AC88-265V，直流电源：DC88～380V。
4
北斗、GPS卫星接收
4.1
接收频率
GPS：1575.42MHz，北斗：1561.098MHz。
4.2
接收灵敏度
GPS：〈-163dBW，北斗：〈-165dBW。
4.3
同时可跟踪卫星数量
不少于12颗
4.4
捕获时间
重新捕获时间<1S，热起动时间 <1S，冷起动时间<32S。
5
功耗
≤60W
6
平均无故障间隔时间
(MTBF)≥100000小时
7
信号输出接口参数
7.1
IRIG-B(DC)直流偏离信号接口
上升沿的时间准确度≤0.2μs；
7.2
1PPS脉冲信号（TTL）
上升沿的时间准确度≤0.1μs；
7.3
串口时间报文信号
7.3.1
接口标准
RS-232C/RS422/485/光纤，支持报文订制。
7.3.2
串口通信速率
1200bps、2400bps、4800bps、9600bps可选
7.4
RJ45网络时间信号
7.4.1
网络对时协议
支持NTP/SNTP网络对时协议
7.4.2
网络对时精度
对时精度0.2～10ms
8
守时性能
守时保持状态下的时间准确度优于1μs /小时（24小时内）

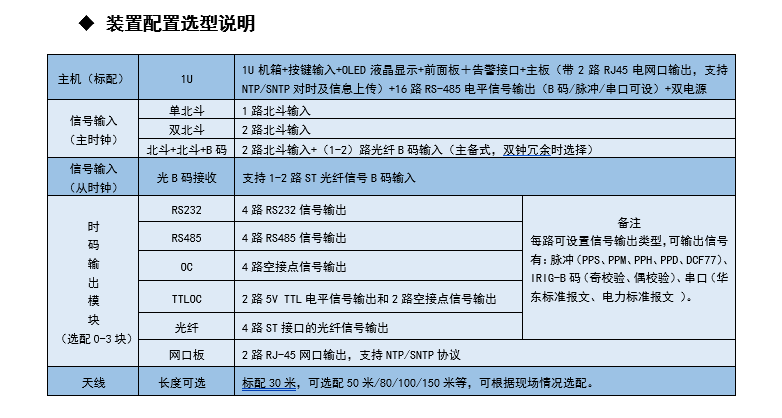

u 装置配置选型说明
主机（标配）
1U
1U机箱+按键输入+OLED液晶显示+前面板＋告警接口+主板（带2路RJ45电网口输出，支持NTP/SNTP对时及信息上传）+16路RS-485电平信号输出（B码/脉冲/串口可设）+双电源
信号输入
（主时钟）
单北斗
1路北斗输入
双北斗
2路北斗输入
北斗+GPS
1路北斗输入+1路GPS输入
北斗+GPS+B码
1路北斗输入+1路GPS输入+（1-2）路光纤B码输入（主备式，双钟冗余时选择）
北斗+北斗+B码
2路北斗输入+（1-2）路光纤B码输入（主备式，双钟冗余时选择）
信号输入
（从时钟）
光B码接收
支持1-2路ST光纤信号B码输入
时
码
输
出
模
块
（选配0-3块）
RS232
4路RS232信号输出
备注
每路可设置信号输出类型，可输出信号有：脉冲（PPS、PPM、PPH、PPD、DCF77）、IRIG-B码（奇校验、偶校验）、串口（华东标准报文、电力标准报文 ）。
RS485
4路RS485信号输出
OC
4路空接点信号输出
TTLOC
2路5V TTL电平信号输出和2路空接点信号输出
光纤
4路ST接口的光纤信号输出
网口板
2路RJ-45网口输出，支持NTP/SNTP协议
天线
长度可选
标配30米，可选配50米/80/100/150米等，可根据现场情况选配。
